Sapphire HD 3870 и Sapphire HD 3870 X2

Вступление

Компания ATI всю дорогу достойно отвечала на продукты своего конкурента, и её решения порой превосходили по производительности акселераторы NVIDIA. Вспомним хотя бы такие модели, как Radeon 9700Pro, 9800XT, X850XT PE, X1950 XTX. Но во время перехода на унифицированную архитектуру уже в составе AMD подразделение ATI Technologies сдало свои позиции, выпустив с большой задержкой не особенно конкурентоспособные видеокарты, на которые в итоге были поставлены больше низкие цены, чем планировалось изначально. Через почти полгода была представлена новая серия - Radeon HD 3800, рассчитанная на обычный ценовой диапазон. И только Radeon HD 3870 X2, состоящий из двух графических процессоров RV670, объединённых на одной PCB посредством специального моста и функционирующих в режиме CrossFire, смог занять топовый сегмент рынка. Так фирма наконец-то попыталась отнять лавры производителя самых быстрых видеокарт у NVIDIA, и ей это удалось, временно.

В нашем тестировании примут участие Radeon HD 3870 512MB и Radeon HD 3870 X2 от компании Sapphire, которые мы сравним по производительности с Sapphire Ultimate HD 3850 512MB, принимавшей участие в недавнем тесте.

Видеоадаптер	Sapphire HD 3870 X2 (ATI Radeon HD 3870 X2)	Sapphire HD 3870 512MB GDDR4 PCI-E (ATI Radeon HD 3870)	Sapphire Ultimate HD 3850 512MB GDDR3 PCI-E (ATI Radeon HD 3850)
Ядро	RV670	RV670	RV670
Количество транзисторов, млн шт.	2 x 666	666	666
Техпроцесс, нм	55	55	55
Количество потоковых процессоров	2 x 320	320	320
Количество текстурных блоков	2 x 16	16	16
Количество блоков рендеринга	2 x 16	16	16
Частота ядра (номинал), МГц	825	775	670
Частота шейдерного домена (номинал), МГц	825	775	670
Шина памяти, бит	2 x 256	256	256
Тип памяти	GDDR3	GDDR4	GDDR3
Объём памяти, Мбайт	2 x 512	512	512
Частота памяти (номинал), МГц	1800	2250	1660
Поддерживаемая версия DirectX	10.1	10.1	10.1
Интерфейс	PCI Express 2.0	PCI Express 2.0	PCI Express 2.0

Осматриваем видеокарты

Sapphire HD 3870 512MB GDDR4 PCI-E

Sapphire HD 3870 512MB GDDR4 PCI-E

Видеокарта поставляется в коробке со знакомым уже дизайном, на которой изображена всё та же героиня с осиной талией и указаны очередные особенности продукта и комплекта поставки. На первом месте, естественно, красуется значок, говорящий о поддержке картой памяти GDDR4 объёмом 512 Мбайт.

Упаковка видеокарты Sapphire HD 3870 512MB GDDR4 PCI-E

Комплект поставки оказался на том же уровне, что и у Sapphire Ultimate HD 3850 512MB.

• Инструкция
• Переходник DVI/D-Sub
• Переходник DVI/HDMI
• Переходник HDTV
• Переходник S-Video
• Переходник питания
• Мостик CrossFire
• Диск с драйвером
• Диск с 3DMark"06
• Диск с проигрывателем CyberLink PowerDVD 7
• Диск с набором ПО DVD Suite 5
• The Black Box

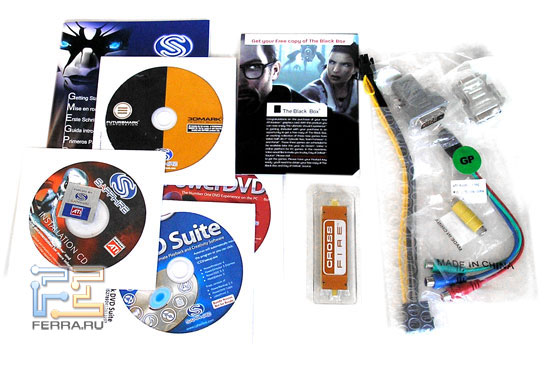

Комплект поставки видеокарты

Карта Sapphire HD 3870 выполнена в полном соответствии с референсным дизайном, единственное отличие - в фирменной наклейке на системе охлаждение, на которой изображена героиня, готовая отстоять честь новой в своё время линейки видеокарт Sapphire.

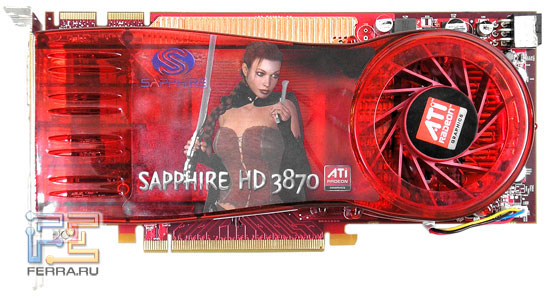

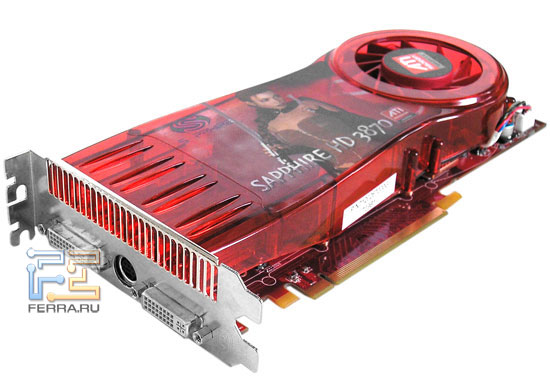

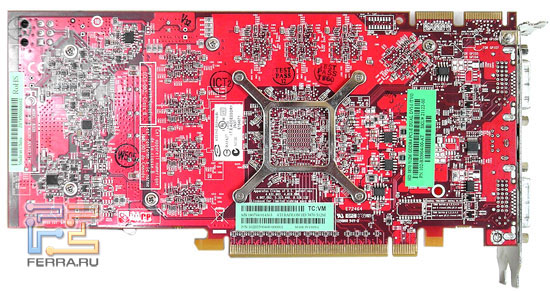

Sapphire HD 3870 512MB GDDR4 PCI-E

Двухэтажная организация охлаждения состоит из пластмассового кожуха с раструбом, медного радиатора для ядра, напоминающего Thermaltake Volcano 7+, тот, что охлаждается турбиной, при этом отработанный воздух выгоняется за пределы системного блока. Турбина достаточно тихая в простое, но иногда при работе в 2D-режиме слышатся резкие скачки оборотов, чем-то напоминающие подвывание.

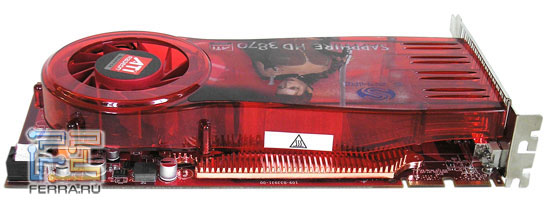

Верхняя часть видеокарты

Для охлаждения памяти используется алюминиевый радиатор-пластина, тепло к которому передаётся посредством толстые термопрокладки. Для силовых элементов также применяется отдельный радиатор.

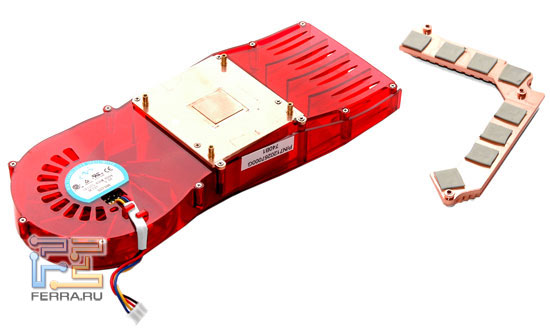

Система охлаждения

Эффективность кулера достаточно высокая - температура ядра в 2D-режиме не поднималась выше 50 C, при разгоне и нагрузке данный показатель не выходил за пределы 91 C, но и порядок шума был соответствующий.

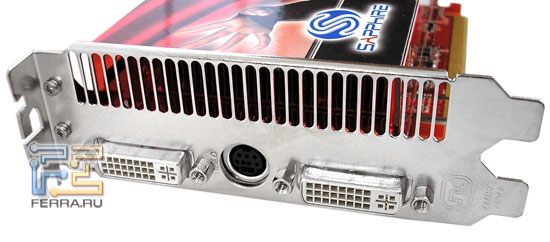

Набор периферийных разъёмов стандартный: два Dual-Link DVI с возможностью вывода многоканального цифрового звука из интегрированного в ядро HDA-кодека через переходник HDMI и HDTV-выход с поддержкой HDCP. Для объединения видеокарт серии Radeon HD 3800 в режиме CrossFire имеется пара интерфейсов. Уровень энергопотребления решений Radeon HD 3870 невелик, всего 105 Вт, и для дополнительного питания достаточно одного 6-контактного разъёма, который распаян на плате.

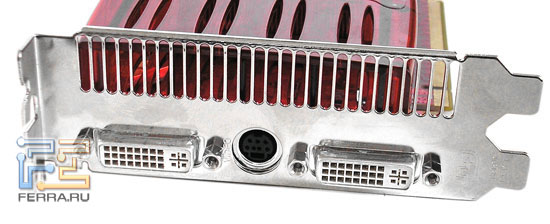

Периферийные разъёмы на видеокарте

Графический процессор RV670 в режиме 3D работает на частоте 775 МГц, при меньшей нагрузке частота ядра опускается до 300 МГц, что полностью соответствует рекомендованным. По такому же принципу работает и GPU в Radeon HD 3850. В качестве памяти используются чипы GDDR4 производства Samsung со временем доступа 0,8 нс (K4U52324QE-BJ08, номинал 2400 МГц DDR) и общим объёмом 512 Мбайт, функционирующие на частоте 2250 МГц.

Разгон Sapphire HD 3870 512MB оказался средним - всего 837 МГц по ядру и 2376 МГц по памяти. Как упоминалось выше, температура GPU при таком разгоне не поднималась выше 91 С.

Sapphire HD 3870 X2

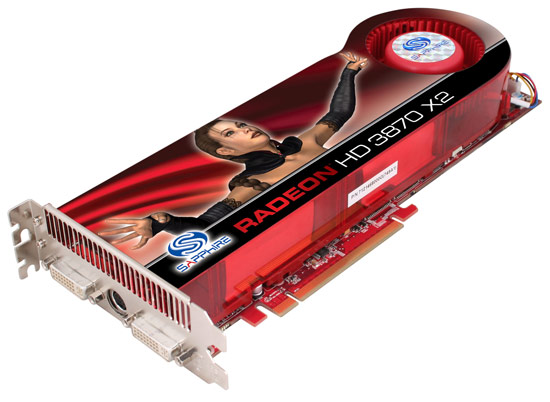

Sapphire HD 3870 X2

Компания AMD решила сконцентрировать своё внимание на разработке недорогих, но производительных GPU для акселераторов среднего уровня, из которых потом посредством технологии CrossFire объединяются два ядра на одной PCB для высокоуровневого решения. То есть, по сути, получается как бы два видеоадаптера, работающих в мультичиповом режиме. При должной оптимизации как со стороны драйверов, так и со стороны приложений подобные тандемы действительно демонстрируют отличную производительность, достойную hi-end-продукта. В противном случае численность задействованных ядер будет стремиться к одному, что явно не идёт на пользу топовому решению, производительность которого сравняется с производительностью более дешёвого продукта. Но раз канадско-американская группа решилась на такой шаг, значит, она уверена в своих силах.

Итак, в то время как мультичиповое решение нового поколения Radeon HD 4870 X2 только вышло, рассмотрим его предшественника - Radeon HD 3870 X2 от компании Sapphire на базе R680.

Экземпляр попал на тестирование в OEM-комплектации: диск со старым драйвером, переходник DVI-»D-Sub и переходник питания 2 Molex-»PCI-E 6-pin.

Видеокарта представляет собой очередной эталонный образец, с которым мы уже успели познакомиться (http://www.ferra.ru/online/video/76507) ещё зимой этого года, тотчас позже анонса Radeon HD 3870 X2. Как просто в таких случаях, производитель просто-напросто размещает на системе охлаждения фирменную наклейку. Хотя бывают и исключения.

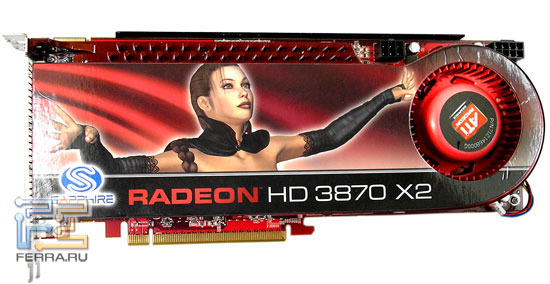

Sapphire HD 3870 X2

Видеокарта длиной 27 см в руках лежит вроде кирпич, да и вес как раз подходящий - без малого килограмм.

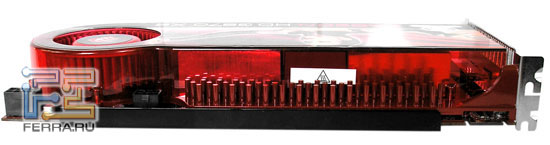

Sapphire HD 3870 X2

Из периферийных разъёмов - всё тот же набор из двух Dual-Link DVI с возможностью вывода звука и HDTV-выхода. Число интерфейсов для объединения видеокарт в режиме CrossFire из-за архитектурных особенностей тандема сократилось до одного.

Периферийные разъёмы на видеокарте

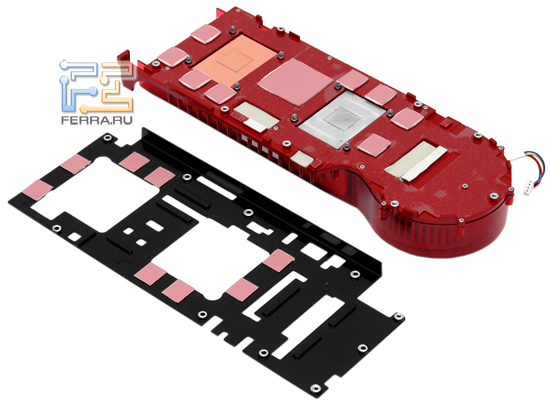

СО состоит из алюминиевого основания с небольшим количеством рёбер в верхней части, охлаждающего через термопрокладки память, силовые элементы и особый чип-коммутатор, а кроме того двух отдельных радиаторов на каждое графическое ядро и турбины. Вся эта конструкция накрывается сверху прозрачным кожухом, благодаря которому потоки воздуха равномерно охлаждают произвольный радиатор (тот, что ближе к вентилятору, выполнен из алюминия, второй - уже из меди) и выходят за пределы корпуса. Турбина отличается невысоким уровнем шума при номинальном режиме работы.

Система охлаждения Sapphire HD 3870 X2

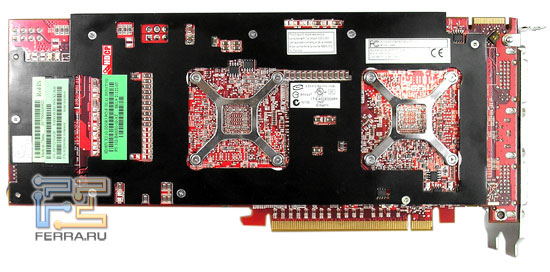

С обратной стороны крепится алюминиевая пластина, обеспечивающая отвод тепла от памяти. Кулер оказался крайне эффективным, на практике тихим в работе - температура графических процессоров не поднималась выше 83 C, но иногда наблюдалось "подвывание" системы охлаждения из-за временных скачков оборотов турбины.

Над дизайном PCB видеокарты инженеры AMD потрудились на славу - до этого момента, как мы уже упоминали при первом знакомстве с Radeon HD 3870 X2, никто из производителей, самостоятельно пытавшихся выпустить тандемы, развести нормально плату не мог. У канадско-американской компании, как видите, это получилось.

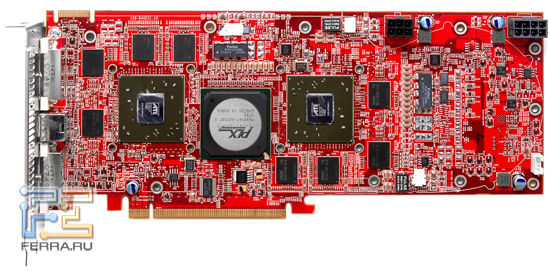

Печатная плата ATI Radeon HD 3870 X2

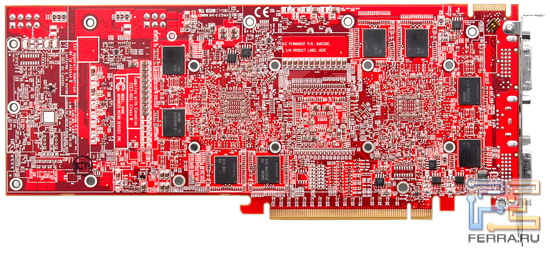

Печатная плата ATI Radeon HD 3870 X2: обратная край

На лицевой стороне платы расположены два графических процессора RV670, любой из которых общается со своей видеопамятью объёмом 512 Мбайт по шине в 256 бит, по четыре чипа памяти возле каждого GPU и чип-коммутатор PLX PEX 8547 - благодаря ему происходит передача данных между процессорами и системой. На обратной стороне видеокарты установлены остальные микросхемы памяти.

Для обеспечения карты стабильным питанием употребляется цифровая подсистема питания, а чтобы снять нагрузку с линий, на плате установлены два разъёма, причём единственный из них 8-контактный, два контакта которого необходимы для активации закладки оверклокинга в драйверах видеокарты. Как и все представители семейства Radeon HD 3800, карта поддерживает технологию ATI PowerPlay, что позволяет добиться пикового энергопотребления в 196 Вт.

Графические процессоры, установленные на Sapphire HD 3870 X2, работают на референсной частоте 825 МГц. Память стандарта GDDR3 набрана шестнадцатью (2х8) микросхемами производства Samsung со временем доступа 1,0 нс (K4J52324QE-BJ1A, номинал 2000 МГц DDR), работающими на частоте 1800 МГц.

С разгоном карты не сложилось - любое поднятие частот приводило к зависанию системы.

Sapphire Ultimate HD 3850 512MB GDDR3 PCI-E

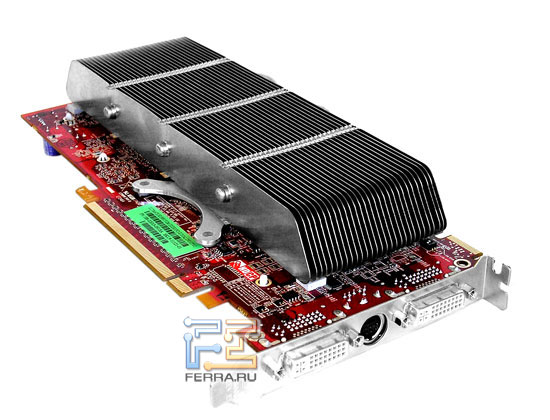

Sapphire Ultimate HD 3850 512MB GDDR3 PCI-E

Оппонент рассматриваемых видеокарт нисколько не изменился после прошлого тестирования - эталонный Radeon HD 3850 с пассивной системой охлаждения. Частоты соответствуют референсным: 670 МГц по ядру и 1660 МГц по памяти.

Тестирование

Тестирование проводилось на следующем стенде.

Процессор	Intel Core 2 Extreme X6800 (2,93 ГГц@3,3 ГГц, FSB = 300 МГц)
Материнская плата	ASUS P5K Deluxe/WiFi-AP (Intel P35)
Оперативная память	Patriot PDC22G6400ELK (2x1024 Мбайт, DDR2-800@900, 4-4-4-12-2T, dual channel)
Жёсткий диск	Samsung SP2504C (250 Гбайт, SATA2)
Блок питания	FSP FX700-GLN Epsilon (700 Вт)

Тестирование проводилось в операционной системе Windows XP Professional SP2 (DirectX 9), которая настраивалась на максимальное быстродействие.

В качестве тестовых приложений использовались синтетические пакеты 3DMark'05-06 от Futuremark Corp., продолжение игры "F.E.A.R." - "F.E.A.R.: Extraction Point" (встроенный бенчмарк), позволяющее оценить прыть акселераторов в играх прошлого поколения, "S.T.A.L.K.E.R.: Shadow of Chernobyl" и шедевр игростроения от Crytek - "Crysis".

Все измерения кроме 3DMark'05 (1024x768) проводились при разрешении экрана 1280х1024 (1280х960 для "F.E.A.R.: Extraction Point") как самом оптимальном для большинства TFT-мониторов и 1600x1200 (кроме 3DMark) для создания серьёзной нагрузки на видеоакселераторы. Для 3DMark'06 выставлялись настройки по умолчанию, для "F.E.A.R.: Extraction Point" максимальное свойство с трилинейной фильтрацией. В "S.T.A.L.K.E.R." качество выставлялось как "Максимальное" и использовалось полное динамическое освещение, в "Crysis" все настройки на уровне High. Были задействованы режимы повышения качества картинки в самих приложениях (кроме "S.T.A.L.K.E.R." и "Crysis") - 4-кратное сглаживание и анизотропная фильтрация уровня 16х, если они позволяли это сделать. В драйверах AA и AF не форсировались.

3DMark'05

Первый синтетический тест - 3DMark"05 - демонстрирует неплохое преимущество Sapphire HD 3870 X2 перед младшими представителями семейства. К слову, результат действительно достоин hi-end-решения. У одночиповых карт замечена одна интересная специфика - Radeon HD 3850, будучи аутсайдером в номинале, запросто обгоняет при разгоне более производительное решение на базе Radeon HD 3870, работающее при стандартных частотах. Этому феномену есть достаточно простое объяснение: память стандарта GDDR4 для работы на более высоких частотах имеет повышенные тайминги и равноценна по скорости доступа памяти GDDR3, работающей при частотах, на 15% меньших, чем требуется новому типу видеопамяти. В итоге частота памяти при разгоне 512-мегабайтной модели Radeon HD 3850 как раз и соответствует этой 15%-ной разнице, а пропускная способность памяти и отличалка в частоте между чипами не так существенна для синтетического пакета.

3DMark'06

В 3DMark"06 аналогичная картина, за исключением одного: Radeon HD 3870 X2 ещё больше обходит остальных, причём при активации сглаживания и анизотропной фильтрации разница между ними - почти в два раза! Вот что значит хорошая оптимизация синтетического приложения и драйверов под него.

F.E.A.R.: Extraction Point

Казалось бы, старенькая игрушка "F.E.A.R.: Extraction Point", но она на изумление ещё любит мультичиповые решения. И заново карта Radeon HD 3850 с повышенными частотами обходит Radeon HD 3870, особенно при стандартной графике - более того разгон последней не позволяет весьма оторваться от младшего представителя.

S.T.A.L.K.E.R.: Shadow of Chernobyl

Пока GSC устраняет проблемы в приквеле под названием "S.T.A.L.K.E.R.: Чистое небо", мы проведём тестирование как раз в первой версии игры. Итак, Radeon HD 3870 при разгоне более недостижим для младшей модели, тандем на базе RV670 показывает в полтора раза больше FPS, чем оппоненты.

Crysis

В "Crysis" всё по-старому, только разгон Sapphire Radeon HD 3850 уже не помогает нагнать более дорогой продукт: в этой игре важно всё - и частоты, и пропускная способность памяти. Правда, разница при этом минимальная. Radeon HD 3870 X2 позволяет получить 40 кадров в секунду - результат, скажем так, немаленький в такой игре.

Вывод

Сделать правильные выводы по конкретной видеокарте, не сравнив её с прямым конкурентом, довольно тяжело. Тем более что в проведённом нами тестировании не участвовали карты на графических чипсетах NVIDIA. Но, несмотря на это, кое-какое взгляд всё же можно собрать о каждом участнике.

Итак, Radeon HD 3870 является очень производительным решением из серии Radeon HD 3800, по сравнению с более дешёвой моделью его результаты приблизительно в полтора раза лучше, а то и больше. Правда, цена при этом в два раза выше, чем у Radeon HD 3870. Существенный недостаток тандема на базе RV670 заключается в полной зависимости от оптимизации со стороны приложения и драйверов, иначе по скоростным характеристикам такой "монстр" не будет отличаться от одиночной карты. Также иногда заметны резкие колебания FPS, что может стать причиной лагов и тормозов в играх. Но в целом при должном внимании программистов AMD от данных проблем не возбраняется избавиться. Если компания и дальше будет предлагать в секторе hi-end двухчиповые решения, то со временем драйверы будут оттачиваться до идеального состояния - всё же реальный продукт с двумя GPU станет более требовательным к программной поддержке, нежели гипотетический CrossFire из двух видеокарт. Что касается эталонных решений на базе данного тандема, коим является Sapphire HD 3870 X2, то к подобным размерам, температурному режиму (кстати, карта зимой может "работать" вместо калорифера) и уровню шума мы уже привыкли - на этом поприще поразить практически нечем. В конечном итоге имеем имиджевый продукт, для которого производительность должна была даться каждый ценой.

После выхода в прошлом году GeForce 8800 GT от NVIDIA компании AMD ничего не оставалось, как снизить цены на Radeon HD 3870 и Radeon HD 3850, которые под Новоиспеченный год всё-таки были взвинчены до небес местной розницей. После ажиотажа всё стало на свои места, и ныне полностью реально приобрести акселераторы по сильно интересным ценам, которые полностью отвечают уровню производительности видеокарт. Если разгон не планируется, то лучше добавить 20-30 долларов и обрести Radeon HD 3870, который иной раз будет подвывать, зато отработанный воздух будет выбрасываться за пределы корпуса. Для эталонных карт на базе Radeon HD 3850 такая черта нехарактерна, зато при среднестатистическом разгоне разрешено добиться результатов старшей модели. Правда, в таком случае понадобится либо повышение оборотов вентилятора, что выльется в большой уровень шума, либо полная смена системы охлаждения - тогда проще купить Radeon HD 3870.
