Источники питания серии RAPTOXX RT

Нашей сегодняшней публикацией мы продолжаем знакомить читателей FERRA.RU с блоками питания, скажем так, "премиум-класса". Но на этот раз мы представим вашему вниманию продукцию не столь засвеченного на нашем рынке производителя, как многие предыдущие. Речь пойдёт об источниках питания RAPTOXX.

Казалось бы, ничего нового в мире компьютерных источников питания выдумать уже невозможно. По крайней мере, при существующих ныне технологиях. Когда-нибудь, лет через "не будем загадывать, сколько", возможно, появятся технологии, позволяющие совершить источник питания мощностью в немного киловатт при размере со спичечный коробок. А может, они уже и есть, но господа военные их от нас держат в секрете.

А пока конкурентная борьба производителей блоков питания перешла на рельсы, параллельные основному направлению, блоки питания становятся всё более... как бы это сказать... комфортными в использовании, что ли... да, пожалуй, аккурат так - комфортными.

Ну да что мы всё кругом да около? К делу, господа!

RAPTOXX RT-750EBAD

У вас когда-нибудь было такое ощущение, что кто-то внимательно на вас смотрит, прямо пытаясь направить на себя внимание? Наверняка. И представьте себе, что стоите вы в компьютерном супермаркете и чувствуете прямо-таки лазерно-прожигающий точка зрения на спине. Вы оборачиваетесь, пытаясь понять, кто вас гипнотизирует, и видите...

Упаковка блока питания RAPTOXX RT-750EBAD

"Вот такая вот, панимаишь, загогулина..." - сразу вспомнятся вам слова первого президента России Бориса Ельцина, и вы, конечно же, захотите поближе познакомиться с этим блоком питания. А мы вам в этом сейчас-таки и поспособствуем.

Коробка и проста и непроста одновременно. Потихоньку распаковывая блок питания, в нас всё сильнее разрасталось чувство ожидаемого сюрприза.

Открываем коробку

Открыв коробку, мы извлекаем на свет вот эдакий вот элегантный блок питания.

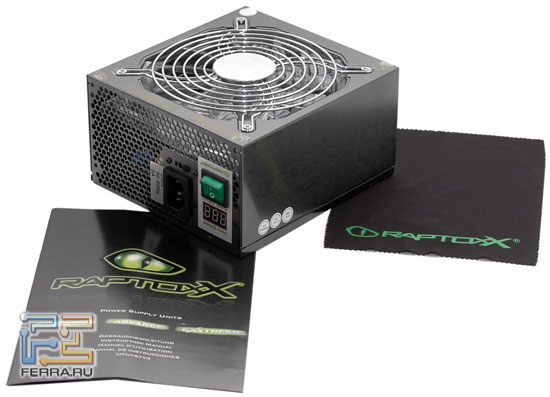

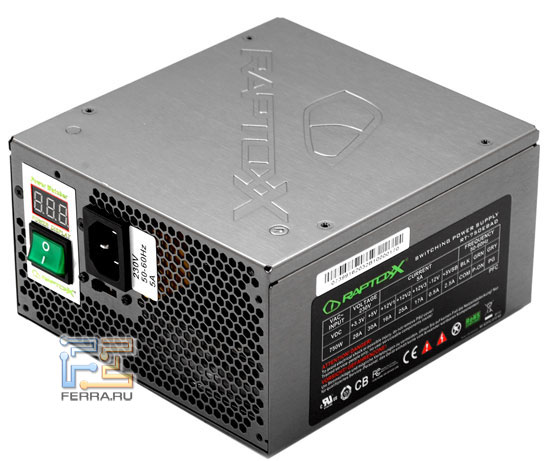

Блок питания RAPTOXX RT-750EBAD

Вроде бы ничего особенного - довольно жесткий дизайн, аккуратное исполнение, цифровой индикатор примерно выключателя... Цифровой индикатор? Безотлагательно вспоминаются старые АТ-корпуса с переключателем HI-LO или имитацией рабочей частоты процессора, помните? Но в данном случае никакой имитации - это что ни на есть что ни есть индикатор сиюминутной мощности, который не имитирует, а реально работает.

Правда, осталось в то время как не до конца понятным, как пользоваться этим индикатором, если компьютер стоит под столом, например. Думается, было бы логичнее произвести 3,5-дюймовую вставку для передней панели корпуса компьютера, наподобие встречавшихся нам у процессорных кулеров ZALMAN. Но это полностью может быть следующим этапом модернизации блока питания.

Пока же рассмотрим комплектацию.

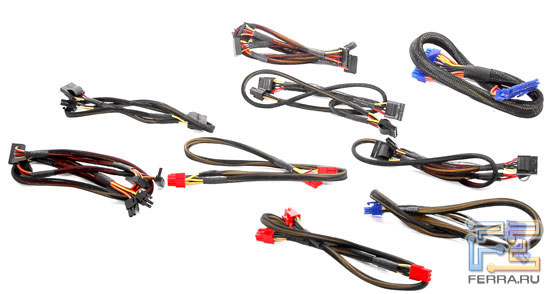

Поставочная комплектация блока питания RAPTOXX RT-750EBAD

Помимо собственно блока питания, в комплект входит, разумеется, паспорт-описание и 9 питающих кабелей для внутренних потребителей.

Что кроме того стоит отметить, эта серия блоков питания - одна из немногих так называемых "адаптированных", для российского рынка в том числе. Кроме прочих, о чём и повествует оборотная сторона упаковки.

Интернациональная серия блоков питания RAPTOXX

Посмотрим внимательнее на тыльную сторону корпуса блока питания RAPTOXX RT-750EBAD.

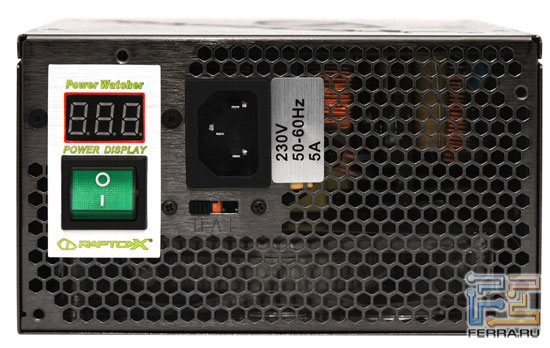

Блок питания RAPTOXX RT-750EBAD, обличье на сетевой терминал

Большая её часть, по обыкновению, отведена под вентиляцию, оставшееся пространство делят сетевой питающий терминал, выключатель питания и "мощемер".

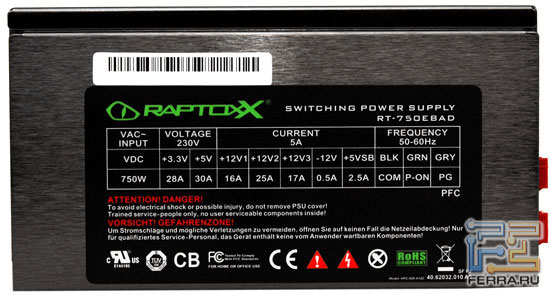

На боковой стороне корпуса блока питания имеется информационная наклейка, обозначающая модель блока и нагрузочные характеристики по шинам питания:

Информационный лейбл

В различие от своих предшественников прочих производителей, эта серия блоков питания выполнена по всецело модульному типу. То есть совершенно все кабели, включая основной ATX-ный "хвост", подсоединяются к блоку питания посредством разъёмов на корпусе. Раньше же даже АТХ-кабель намертво запаивался в плату.

Чтобы при монтаже кабелей не возникало неоднозначностей даже у самого "непродвинутого" пользователя, все разъёмы имеют цветовую маркировку. То есть кабель, оконцованный, например, красным разъёмом, должен вставляться в соответственно кумачный же разъём на корпусе блока питания. Хотя, справедливости для скажем, что неправильно подсоединить кабели к блоку питания на практике нереально и без этого: разъёмы разных шин питания имеют разную форму и разное число контактов. В общем, не ошибётесь.

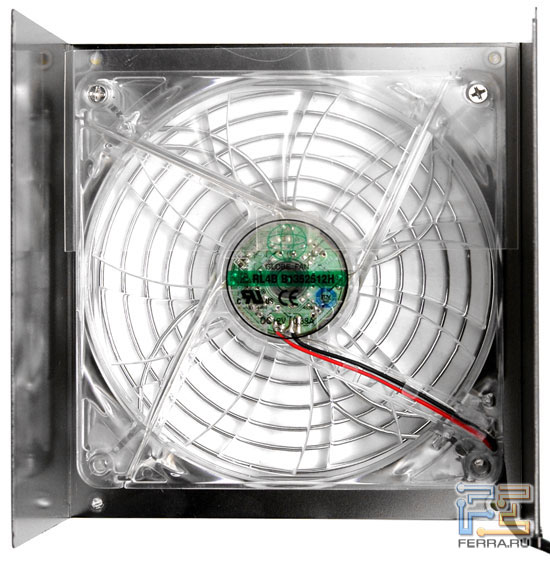

Активной частью системы охлаждения блока питания служит немалый 140-миллиметровый вентилятор, управляемый напряжением. Управлением вентилятора занимается встроенная организация RaptoxX Fan Silent Control, обеспечивающая не только минимальный уровень шума для соответствующей отдаваемой мощности, но и практически бесшумную работу блока питания при нагрузках минимальных. На "холостом ходу", по-другому говоря.

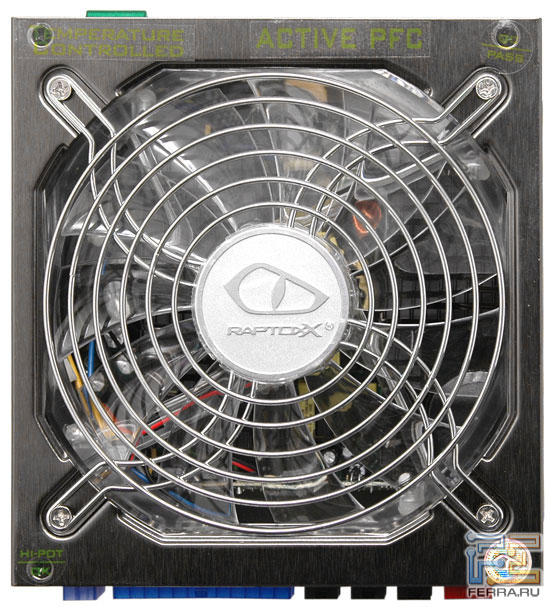

Вентилятор блока питания RAPTOXX RT-750EBAD

Внутреннее убранство и компоновка блока питания выгодно отличаются от великого множества продукции, выпускаемой в Юго-Восточной Азии.

Самобытный файл

Своеобычный файл

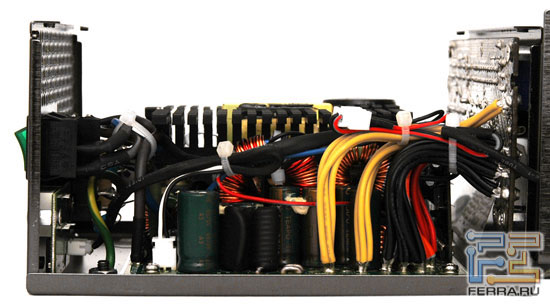

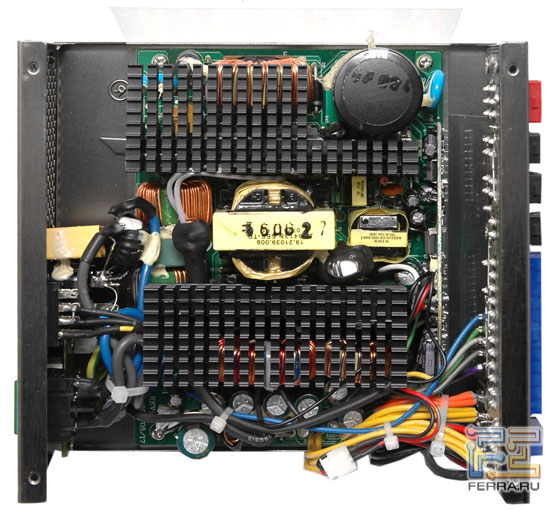

Вид на монтаж блока питания RAPTOXX RT-750EBAD

Все провода аккуратно уложены и перехвачены виниловыми стяжками, высоковольтная и низковольтная части разведены достаточно в отдалении дружбан от друга.

Не поскупился производитель и на фильтрующие элементы цепей питания, как первичных, так и вторичных.

Вообще говоря, в отличие от многих других блоков питания, прошедших сквозь наши руки, эта серия отличается хорошей технологичностью и ремонтопригодностью.

Радиаторы охлаждения активных элементов не до того велики, как могли бы быть, но выполнены по лучшим канонам промышленного радиаторостроения, а именно:

• поверхность радиаторов выполнена ребристой, с множеством пересекающихся пазов;
• расстояния между параллельными теплоотводящими поверхностями достаточно велики, что существенно улучшает конвекцию;
• поверхность радиаторов выполнена с чернением, что, как мы знаем, способствует рассеиванию тепловой энергии.

Во избежание неприятностей, связанных с электрическими пробоями на остов блока питания и компьютера в целом, производитель применил дополнительную изоляцию токоведущих частей и компонентов, выполненную из жёсткого и электрически прочного полиэтилена.

Особый файл

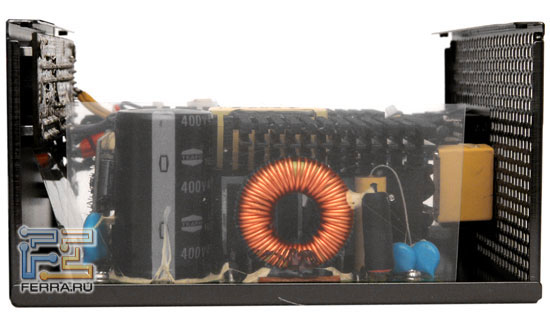

Облик на монтаж блока питания, через изоляционный экран

Однако закончим на этом описательную часть нашего повествования и перейдём к ТТХ блока питания.

Таблица 1. Общие характеристики блока питания RAPTOXX RT-750EBAD

Паспортная мощность, Ватт	750
Соответствие стандарту	ATX 12V V2.2
Система охлаждения	Комбинированная, активная
Системы защиты блока питания	перегрузка по вых. току превышение вых. напряжений КЗ на выходе
PFC (Power Factor Correction)	Активный
Габаритные размеры, мм	150 x 160 x 86
Масса, г	2180

Более интересной, на наш взгляд, представляется таблица, отражающая нагрузочные характеристики "питателя".

Таблица 2. Нагрузочные характеристики блока питания RAPTOXX RT-750EBAD

Шина	+3,3В	+5В	+12В1	+12В2	+12В3	-12В	+5VSB
Нагрузка, А	28	30	16	25	17	0,5	2,5

Было бы чрезвычайно любопытно сразу же подключить блок питания к нашему испытательному стенду, но мы повременим это делать. Повременим, так как у нас есть ещё один RAPTOXX, только уже киловаттник. Слегка позже мы их оба "прогоним" через стенд, а покуда рассмотрим второй блок питания RAPTOXX.
